小型高速雕銑機、數控教學實訓、桌面式數控、桌面級創客工具、桌面數控教學實訓機床、臺式數控、教學機床
主要用于 PVC、亞克力、有機玻璃、雙色板、工程塑膠、電木、實木等及軟金屬材料上的雕銑,石墨電極的加工,也適用于雕刻 PCB 電路板、代木模型模具, 工藝品、可以在不超過限定規格的塑料盒、鋁合金機箱、面板上開孔銑洞,還能以低進給速率對鋁合金,銅等金屬材料進行三維雕刻及鉆銑加工;也可以把它作為一個簡單的三維數控工作臺來使用,例如數控點膠、數控定位、金屬(銘牌)打標等方面的應用。
機架材料
|
6061+6063 鋁合金
|
傳動單元
|
滾珠絲杠
|
機器安全結構
|
采用全封閉結構
|
主軸端面至工作臺面距離
|
90mm
|
工作臺尺寸
|
570*360mm
|
▲Y、X、Z 有效行程
|
395mm、290mm、95mm
|
主軸轉速
|
24000rpm/min
|
X、Z 軸工作速度
|
最大3500mm/min
|
Y 軸工作速度
|
最大3500mm/min
|
雕刻速度
|
最大3500mm/min
|
重復定位精度
|
0.1-0.2mm
|
T 型槽寬度
|
6mm
|
主軸電機輸出功率
|
800W
|
電源
|
交流單相,220V
|
機床外形尺寸
|
1100*885*790
|
凈重/毛重
|
121kg/165kg
|
主軸電機
|
800W交流電機(徑向跳動≤0.03mm)
|
夾頭/夾心
|
ER11最大夾持7mm
|
工具盒
|
單頭開口扳手3把分別:S=13/14/17,內六角扳手6把分別:S=2/2.5/3/4/5/6,彈性夾頭2個分別:ER11B-3.17/ER11B--6;雕刻刀(刀柄3.175mm)4把,鋁壓塊(含內六角螺釘M6*25和方形螺母M6-10*10配套)4塊
|

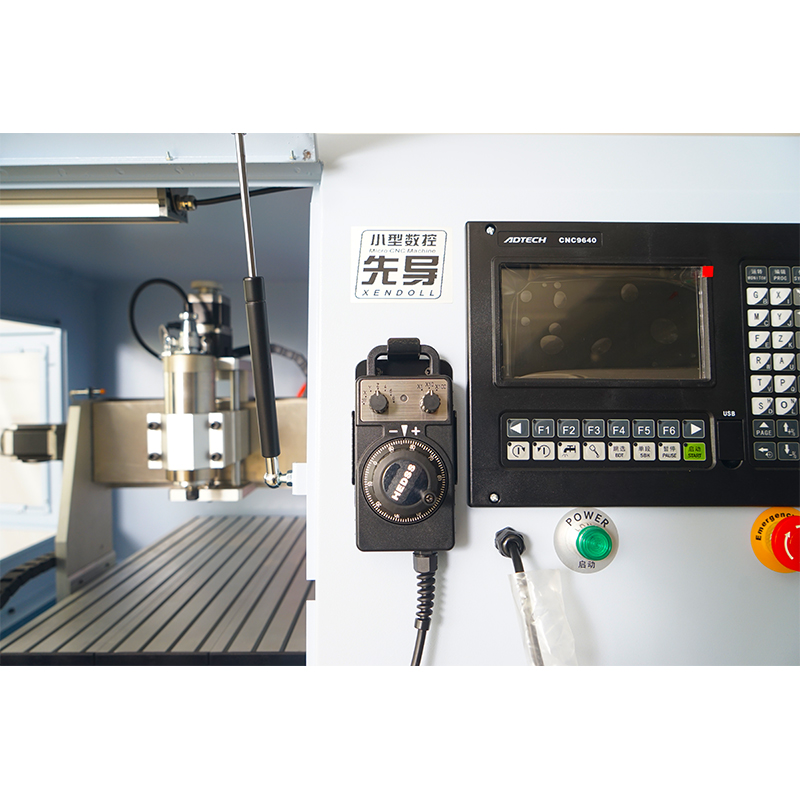

數控系統
|
眾為興ADT9640(可選配)
|
適用范圍
|
勞技、通用技術課程、校園創客室、綜合實踐室、金工木工室、職業院技工學校數控專業、數控編程實驗室、大學數控實訓基地等
|

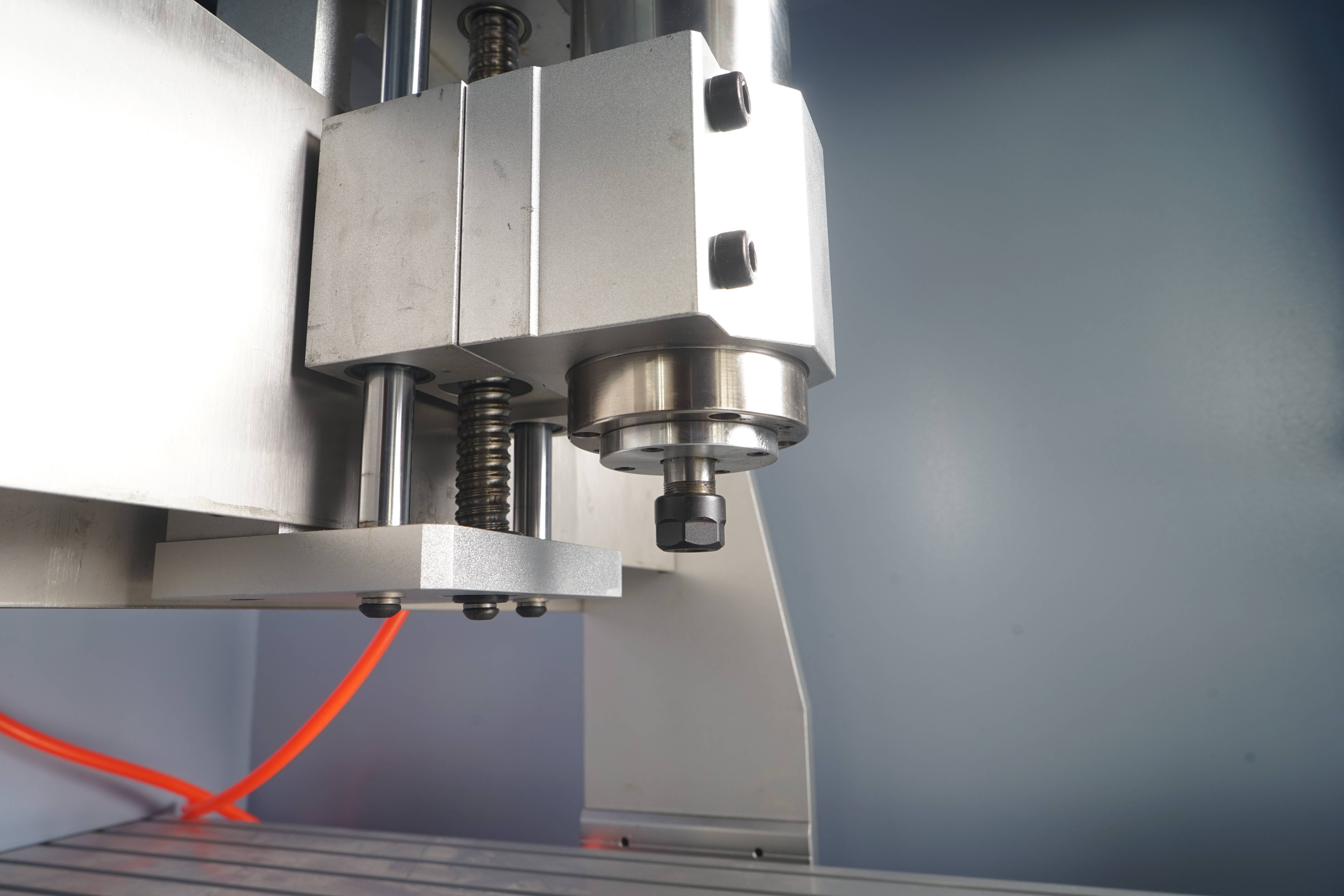

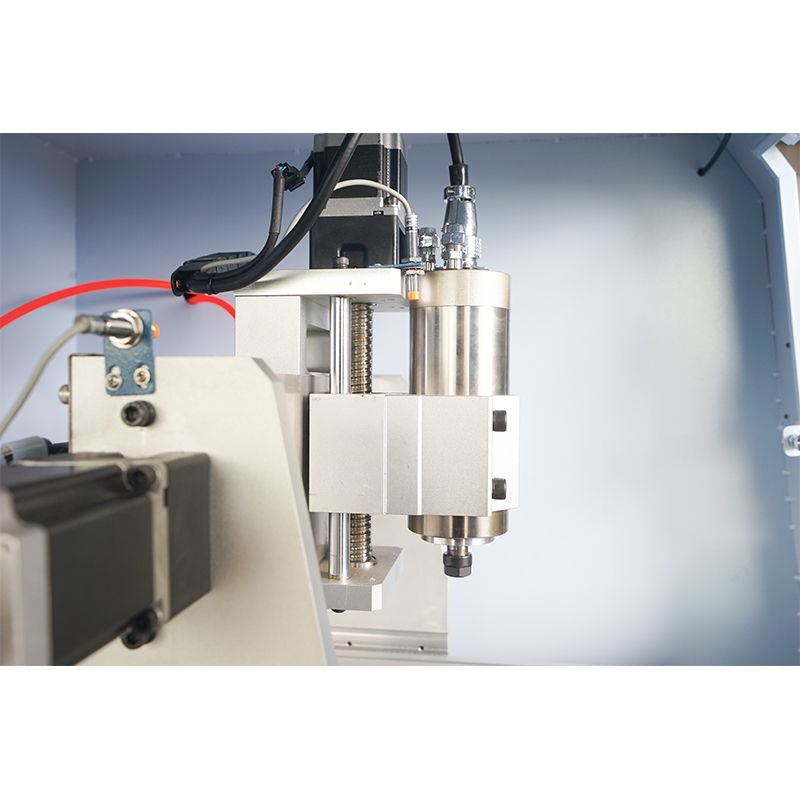

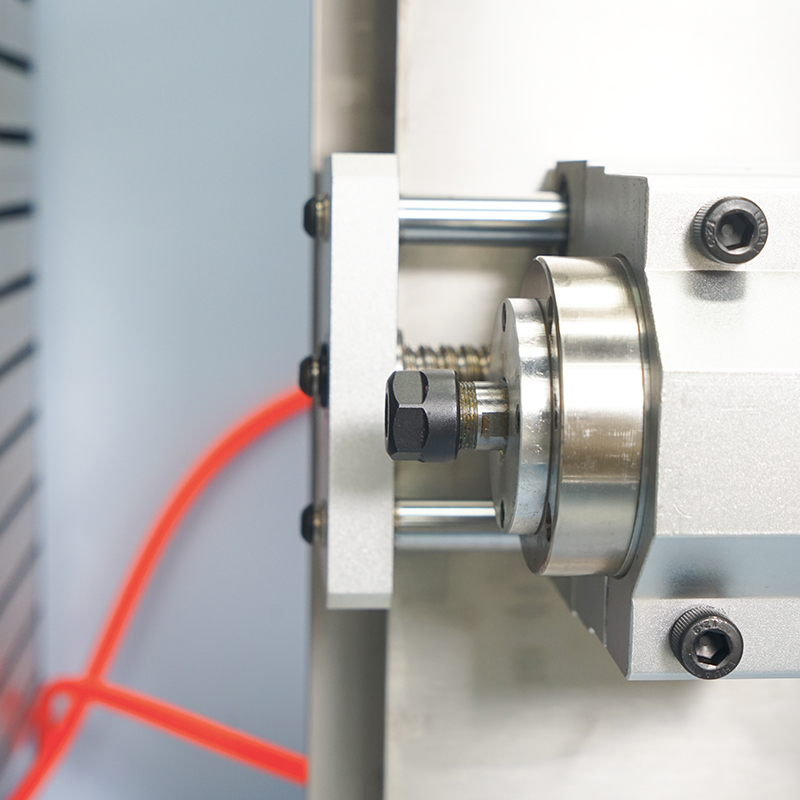

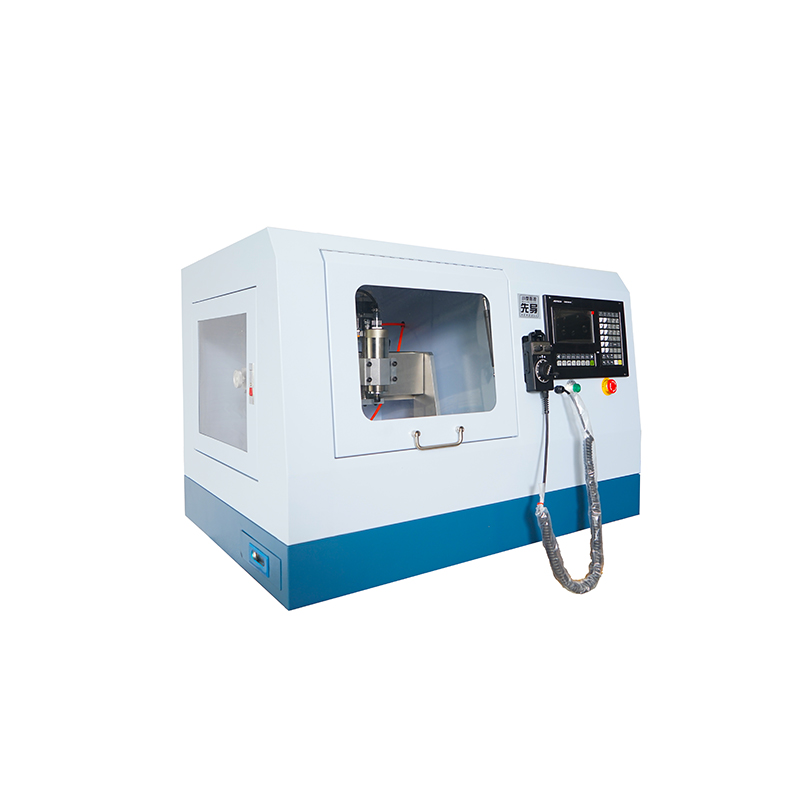

圖片展示
|
|
